Программное обеспечение CAD | Программное обеспечение для реверс-инжиниринга | Программное обеспечение для обработки данных 3D-сканирования в CAD
Программное обеспечение систем автоматизированного проектирования (CAD) – ключевой элемент в процессе управления жизненным циклом продукта, позволяющим сократить время выхода на рынок, улучшить качество продукта и снизить затраты. Без него разработка продукта была бы намного сложнее и длительнее.
3D-сканирование дает возможность быстро и легко получать точные CAD-файлы моделей физических объектов. Портативные 3D-сканеры теперь являются обязательным оборудованием, так как они позволяют инженерам уже не действовать по старинке, чтобы получить CAD-файлы конкурентов или даже собственных продуктов. Теперь можно начать с отсканированного файла и использовать различное программное обеспечение для разработки и тестирования новых продуктов.
Чтобы перейти от 3D-сканирования к проектированию в CAD, проектировщики могут выбирать между тремя рабочими процессами:
- программным обеспечением CAD,
- программным обеспечением для полного реверс-инжиниринга (RE),
- программным обеспечением для обработки данных сканирования в CAD.
Каждый из этих вариантов имеет как плюсы, так и минусы, перечисленные ниже. Какой вариант предпочесть, зависит от конкретных потребностей разработчика, частоты использования и выделенного бюджета.
Программное обеспечение CAD
Этот рабочий процесс полностью выполняется в программном обеспечении CAD, куда импортируется CAD-файл в формате .stl, а сетка очищается и совмещается. После того, как результаты сканирования будут подвергнуты очистке и будет наложена сетка, извлекается информация о параметрах и функциях. Теперь можно начинать моделирование функций для получения финальной CAD-модели.
| ЗА | ПРОТИВ |
| История операций сохраняется в программном обеспечении CAD. Если функция изменяется (например, увеличиваются или уменьшаются размеры отверстий), то все связанные функции будут обновляться без необходимости что-либо переделывать. | По сравнению с другим программным обеспечением, ПО CAD ограничено в работе с сеткой – в очистке, удалении помех и заполнении пустого пространства, а также в выравнивании. Некоторые программы CAD даже не позволяют разработчикам редактировать сетку и дают возможность использовать ее только в качестве визуальной ссылки. |
Программное обеспечение для реверс-инжиниринга
Этот процесс начинается с работы в ПО для реверс-инжиниринга (RE), где сетка создается, редактируется и выравнивается. После того, как результаты сканирования будут очищены и совмещены с нужной системой координат, извлекается информация о параметрах. Моделирование функций CAD выполняется в программном обеспечении RE до передачи трехмерной модели в программное обеспечение CAD и получения финальной CAD-модели .
| ЗА | ПРОТИВ |
| Программное обеспечение RE предлагает высокопроизводительный функционал для редактирования и выравнивания сетки. Историю операций можно перенести с программного обеспечения RE на программное обеспечение CAD. |
Программное обеспечение CAD и RE могут иметь проблемы совместимости, и передача истории операций может быть не такой гладкой, как ожидалось. Такой вариант набора программного обеспечения стоит дороже, чем другие варианты. Разработчики, часто очень опытные и знающие программное обеспечение CAD, должны научиться использовать новое ПО с другими функциями. |
Программное обеспечение для обработки данных 3D-сканирования в CAD

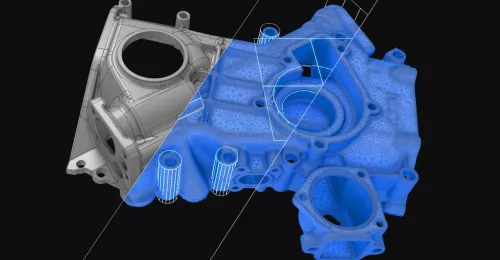

После того, как сетка была сгенерирована, выровнена и оптимизирована, извлекается информация о параметрах с помощью геометрических объектов, поперечных сечений и ограниченных замкнутых кривых (для объектов произвольной формы). Затем эти объекты могут быть перенесены в программное обеспечение CAD и использованы в качестве справочных данных, на которых будет основываться моделирование функций, описывающих твердое тело. Последний этап проверки – сравнение полученной CAD-модели с сеткой – завершает этот процесс и приводит к получению финальной CAD-модели.
| ЗА | ПРОТИВ |
| Этот вариант дешевле, чем полное программное обеспечение RE, и он прост и удобен в использовании. Программное обеспечение для сканирования в CAD позволяет разработчикам CAD быстрее обращаться к ПО CAD. | Иногда требуется переход от одного приложения к другому, когда необходимы дополнительные функции. |
Материал предоставлен компанией Creaform
Статья опубликована 29.01.2019 , обновлена 14.05.2021
