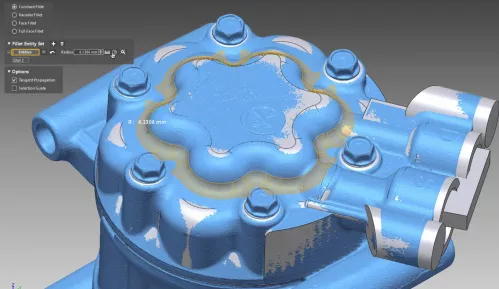

Design X – исключительно гибкий программный инструмент, который предназначен для проектирования и реверс-инжиниринга на основе данных 3D-сканирования.

С его помощью вы можете создавать высокоточные CAD-модели на основе любых реальных объектов (от миниатюрных электронных компонентов до целых зданий), что позволяет ускорить разработку продукта, снизить затраты и смоделировать детали, которые трудно или практически невозможно создать каким-либо иным способом.

Подробно о возможностях программы вы можете прочитать в нашей недавней публикации, а сегодня мы представляем видео от производителя (с переводом на русский), где показано, как  в программном обеспечении Design X был спроектирован новый корпус для дифференциала автомобиля.

Процесс проектирования (реверс-инжиниринга) включает:

  1. Распознавание элементов.
  2. Выравнивание сетки по оси координат.
  3. Автоматическое создание деталей объекта с помощью встроенной системы моделирования.
  4. Определение величины отклонения CAD-модели от результатов сканирования с использованием анализатора точности.
  5. Создание эскиза сетки.
  6. Выполнение выдавливания и получение элемента.
  7. Преобразование поверхности.
  8. Перенос в выбранную САПР с помощью функции Live Transfer.

Весь процесс проектирования нового корпуса дифференциала занял не больше трех часов.
В сравнении с проектом, создаваемым с нуля, Design X сокращает время работы на несколько дней или даже недель, обеспечивая при этом более точное соответствие оригинальной детали.
