3D-сканирование в дизайне ювелирных изделий из природных материалов

detail_img

Кому 3D-сканирование может оказаться полезным? Если ответить кратко – всем, кто занимается производством, проектированием, конструированием, разработками или испытаниями. Технология 3D-сканирования может применяться на любом этапе производственного цикла – от разработки концепции до контроля качества, – экономя время, деньги и материалы. 3D-сканеры позволяют получать более качественные, более точные детали, которые, кроме того, дешевле в производстве. Стоимость цикла проектирования и производства изделия может быть снижена на 75%. Рассмотрим на нескольких примерах, какие преимущества дает 3D-сканирование дизайнерам-ювелирам.

Фото 1. Пример сложной формы

Некоторые формы – например, показанную на фото 1, – трудно cмоделировать в Rhino3D. На воссоздание в правильных пропорциях объектов природы, таких как животные и в особенности растения, уходит много времени. В таких случаях 3D-сканер может значительно упростить процесс моделирования.

Хитрость заключается в том, чтобы сперва изготовить вручную макет формы, затем отсканировать его и загрузить файл в Rhino3D, чтобы смоделировать остальные элементы. Этот метод упрощает создание украшений естественной формы, а также внесение последующих изменений.


Смотрите видео: новый 3D-сканер для ювелиров Solutionix D500

Фото 2. Работа с природными материалами

Тот же принцип может быть применен при проектировании крапанов для незакрепленных камней либо для драгоценных камней нестандартных форм и размеров. 3D-сканирование камня позволяет получить его точные размеры и форму, что необходимо для прецизионного проектирования крапановой закрепки. Рассмотрим методику применения 3D-сканера в качестве инструмента моделирования.

Создание броши в виде птицы с использованием глины

Фото 3. Процесс 3D-печати

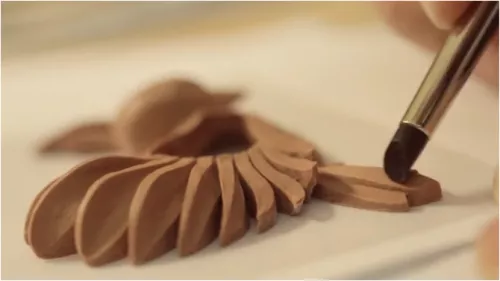

Сначала необходимо придать глине нужную форму. При этом основное внимание следует уделить общему балансу и выразительности образа птицы. Работа над более мелкими деталями будет происходить в программе моделирования. Используя данные сканирования в качестве исходных, модель изделия нужно затем воспроизвести в программе моделирования. На этом этапе также необходимо предусмотреть места для установки камней.

Фото 4. Готовое изделие

3D-сканер делает процесс намного проще и быстрее традиционного моделирования по изображению. Кроме того, готовый продукт имеет естественные на ощупь поверхности, которых трудно добиться, создавая изделие исключительно в компьютерной программе.

Проектирование крапана для барочного жемчуга

В этом случае задача заключается в создании крапановой закрепки для надежного крепления жемчужины с неровной поверхностью. Работа выполнялась в программе Z-Brush.

Сперва необходимо получить 3D-скан жемчужины, как показано на фото 5, затем дублировать данные сканирования и скрыть один слой.

Фото 5. Отсканированное изображение барочной жемчужины
Фото 6. Обрезка данных сканирования
Фото 7. Утолщение закрепки
Фото 8. Готовая крапановая закрепка
Фото 9. Готовая крапановая закрепка (другой ракурс)

Верхнюю часть жемчужины нужно обрезать, оставив только нижнюю часть, которая и станет закрепкой. См. фото 6.

Увеличьте толщину оставшейся части, как показано на рисунке 7. Если снова сделать дублированное изображение жемчужины видимой, она окажется установленной в закрепку.

Традиционный способ создания крапановой закрепки для камней неправильной формы заключался в использовании:

  1. либо расплавленного воска для изготовления слепка поверхности камня;
  2. либо в подгонке закрепки к камню вручную.

Таким образом, 3D-сканер значительно сокращает время изготовления и позволяет получить более точный результат.

Дополнительные преимущества трехмерного сканирования в ювелирном производстве:

  • высокая точность сканирования моделей, имеющих небольшой размер и множество мелких деталей;
  • легкое и быстрое восстановление ювелирных изделий;
  • получение 3D-модели в автоматизированном режиме «склейки» изображений;
  • удобство в работе с программным обеспечением 3D-сканера;
  • возможность оперативно внести коррективы в 3D-модель на этапе проектирования;
  • создание цифрового архива.

Материал предоставлен компанией Solutionix


cta

Статья опубликована 13.12.2017 , обновлена 08.04.2021
