Большое преимущество: как утроить эффективность контроля крупногабаритных изделий

detail_img

Возможности нового 3D‑сканера RigelScan Super3D‑сканер в контроле геометрии крупных ветряных турбин: в три раза эффективнееКачество и безопасность при строительстве тоннеля: надежное измерение сегментов труб3D‑модель стрелы строительного крана – за 20 минут

В конце 2024 года на рынке портативных лазерных 3D‑сканеров появился весьма примечательный прибор – ZG RigelScan Super, разработанный специально для измерения крупногабаритных объектов. Благодаря своей гибкости устройство способно получать высокоточные данные сканирования больших и сложных деталей без предварительной подготовки поверхности и, если необходимо, захватывать объекты в небольшом диапазоне измерений. При этом сканер дешевле и быстрее аналогичных решений с трекерами.

Мы внимательно изучили новую модель – исчерпывающую информацию вы найдете в обзоре и сравнительном тест-драйве. Напомним основные характеристики и возможности 3D‑сканера:

  • диапазон размеров – от 1 до 15 м;

  • скорость измерений – до 3 млн 380 тысяч точек в секунду;

  • точность – до 0,075 мм;

  • общий объем измерений – 4,2 куб. м;

  • режим Galaxy обеспечивает объемную точность при сканировании больших деталей;

  • требует гораздо меньше меток, чем стандартный ручной 3D‑сканер;

  • калибровка в реальном времени;

  • отсутствие дополнительного нагрева;

  • возможность беспроводного подключения.

RigelScan Super обеспечивает автоматическую и плавную работу и идеально подходит для реверс-инжиниринга и контроля качества в отраслях, где требуется измерять крупные изделия и оборудование, – аэрокосмической, транспортной, энергетической, горнодобывающей, тяжелой, нефтегазовой, а также литейных производств. Большие отливки, строительная техника, трубопроводы – всё это по плечу новому суперсканеру. Давайте посмотрим на результаты работы устройства в реальных проектах.


Рекомендуем статью Локализация производства запчастей в нефтяной отрасли: пример внедрения

1. 3D‑сканер в контроле геометрии крупных ветряных турбин: в три раза эффективнее

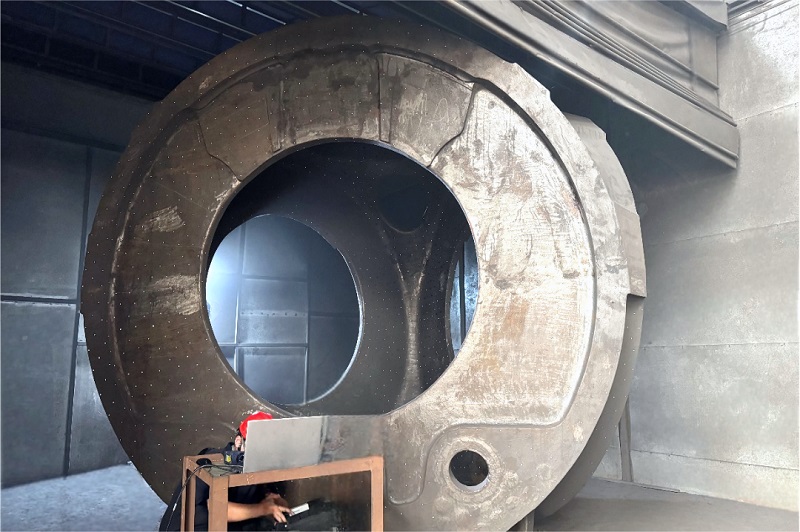

Ветряная турбина

Задача и решение

Являясь давним партнером ZG Technology, компания приобрела и применяет три портативных лазерных сканера. Столкнувшись с необходимостью контроля качества крупногабаритных ветряных турбин, клиент решил модернизировать оборудование для 3D‑измерений и найти более эффективное решение для проверки больших объектов.

Здесь как нельзя кстати пришелся интеллектуальный ручной лазерный 3D‑сканер RigelScan Super, который называют волшебной палочкой для крупноформатных измерений. Он имеет более широкий рабочий диапазон и бóльший объем измерений, что позволяет значительно повысить эффективность проверки крупногабаритных деталей и оборудования. Чтобы наглядно продемонстрировать, насколько повысилась эффективность, специалисты ZG провели сравнительные испытания RigelScan Ultra (модели, которой располагал заказчик) и RigelScan Super.

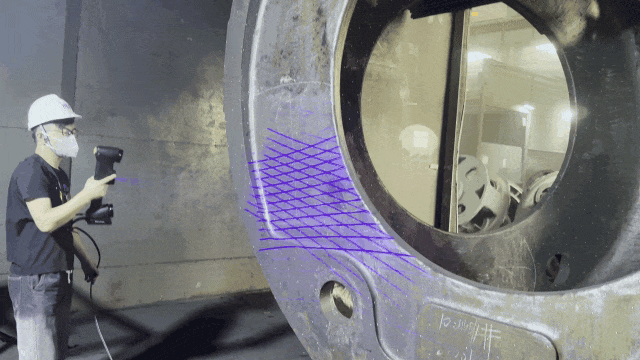

Сканирование турбины

Сначала было выполнено 3D‑сканирование с помощью RigelScan Ultra. Рабочая область обычного ручного сканера ограничена, и он не подходит для объектов столь больших габаритов, а необходимость наклеивать множество меток снижает общую эффективность работы.

Затем для сканирования ветрогенератора был использован RigelScan Super. Очевидно, что за счет трех блоков с 51 лазерной линией диапазон устройства в 3,5 раза больше, чем у стандартного ручного сканера, а расстояние до объекта может быть в 2‑3 раза больше. Прибор повышает эффективность проверки качества примерно в 3 раза, что делает его чрезвычайно практичным решением для крупных деталей.

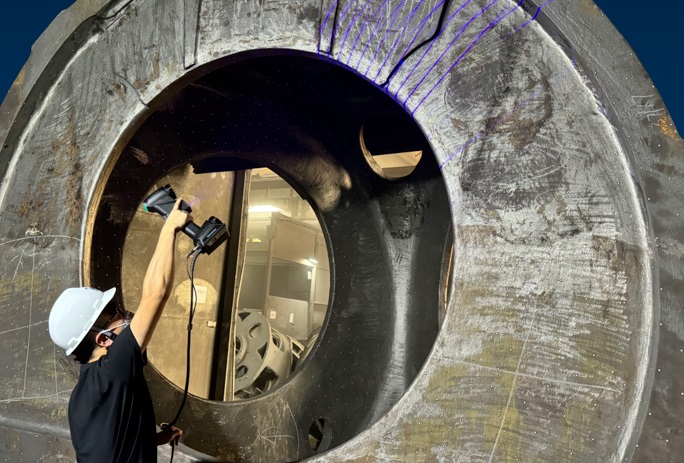

Процесс сканирования

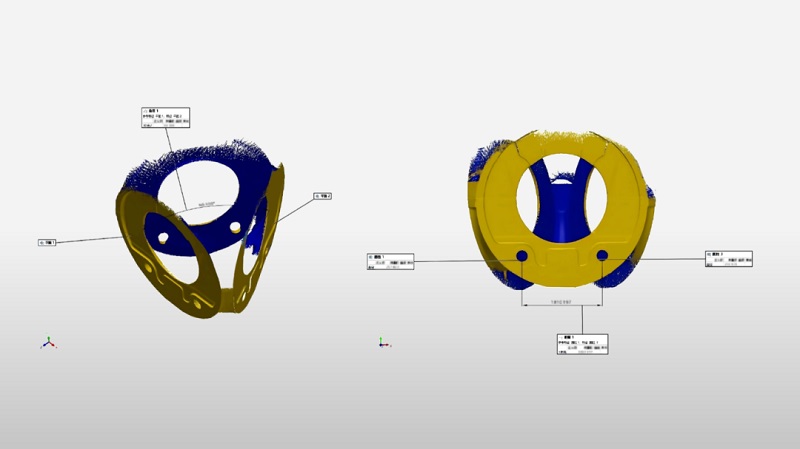

Задача клиента – точно измерить ключевые размеры втулки ветряной турбины, такие как угол наклона поверхности и диаметр круглого отверстия, как показано на изображении ниже. Применение нового сканера значительно повысило скорость сканирования и обеспечило точность измерений, полностью удовлетворяющую требованиям заказчика.

Результаты сканирования

Преимущества для клиентов

Лазерный 3D‑сканер RigelScan Super позволил существенно увеличить эффективность контроля больших втулок ветряных турбин, а оптимизированный рабочий процесс привел к сокращению времени измерений на месте и снижению риска вредных воздействий на операторов в условиях высокой концентрации металлической пыли. Помимо втулок ветряных турбин, это решение также подходит для контроля других средних и крупных прецизионных механических деталей, производимых компанией.

Кроме того, по сравнению с традиционным лазерным оборудованием для измерений, устройство не только упрощает работу, но и быстрее окупается, что позволяет клиентам получать высокоточные результаты проверки более экономичным способом.

RigelScan Super повышает эффективность проверки качества примерно в 3 раза, что делает его чрезвычайно практичным решением для крупных деталей


2. Качество и безопасность при строительстве тоннеля: надежное измерение сегментов трубы

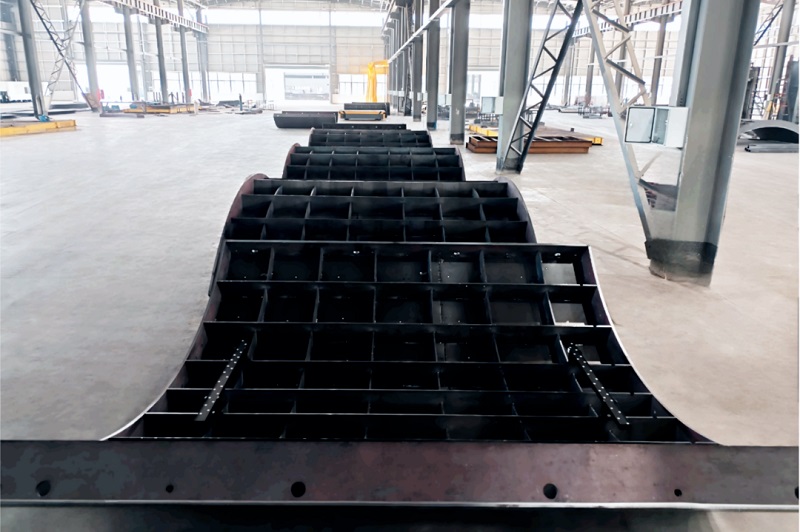

Сегменты трубы

Задача и решение

В проекте строительства тоннеля для городского метрополитена были использованы универсальные кольцевые сегменты труб с выпуклыми и вогнутыми пазами. Чтобы обеспечить точность размеров производимых трубных сегментов, заказчику необходимо было с самого начала контролировать погрешности форм в 3D, чтобы гарантировать надежность и герметичность при сборке и, в конечном итоге, обеспечить общие качество и безопасность в ходе строительства.

В зависимости от диаметра тоннеля, длина сегмента трубы при проходке щитовым способом обычно достигает нескольких метров. Поскольку эти конструкции довольно тяжелые, их удобнее проверять непосредственно в цеху по производству труб. Учитывая требования к точности и эффективности проверки, специалисты порекомендовали клиенту использовать RigelScan Super.

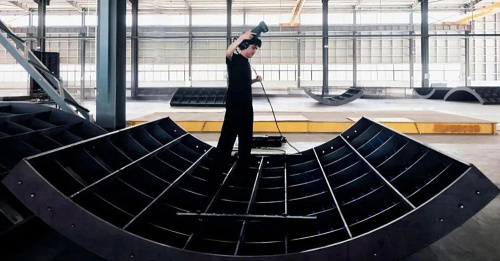

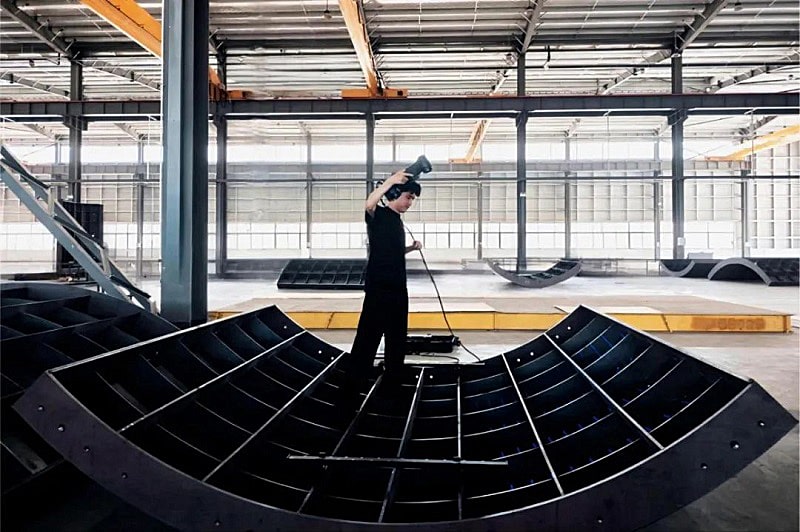

Сканирование

С этим прибором можно работать непосредственно на производственной площадке, и он подходит для сегментов труб различной длины в диапазоне от 1 до 15 м. Достаточно наклеить метки через каждые полметра – это значительно упрощает подготовительную работу и делает сканирование исключительно удобным. А уникальная функция калибровки в реальном времени повышает эффективность и обеспечивает высокую точность результатов измерений.

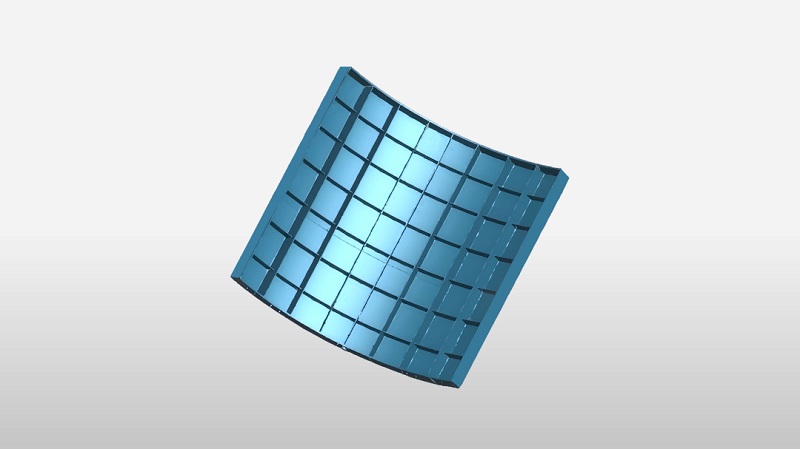

На основе интуитивно понятных визуальных данных 3D‑сканирования можно быстро проверить ключевые размеры. Кроме того, путем сопоставления сканов с CAD‑моделью формируется цветовая карта отклонений, на основе которой даются точные рекомендации для контроля качества и принятия решений.

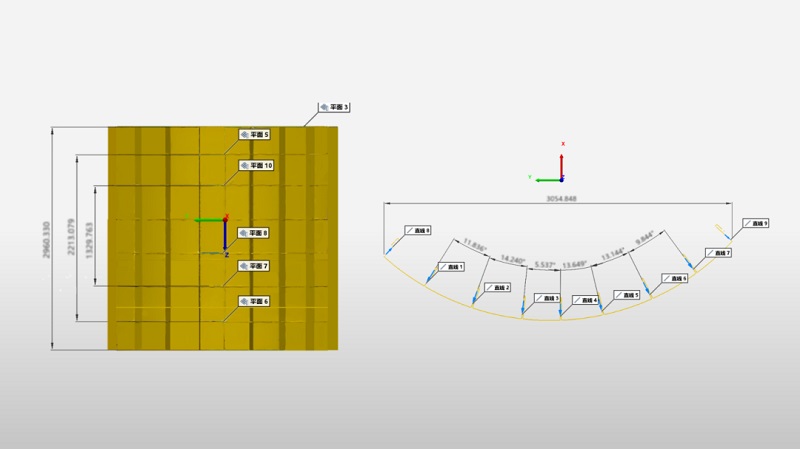

Контроль размеров
Контроль размеров

Преимущества для клиентов

RigelScan Super удобен в эксплуатации, не требует размещать большое количество меток, не нуждается в использовании трекеров, что значительно упрощает рабочий процесс. По сравнению с традиционными методами измерения деформаций вы значительно экономите трудозатраты и время.

Что еще более важно, за счет создания интуитивно понятных цветовых карт отклонений сканер дает возможность визуализировать деформацию труб. Таким образом решаются проблемы традиционных ручных инструментов, такие как малое число точек контроля, низкая точность и возможность контролировать только абсолютную деформацию. Результат – повышение общей точности и надежности проверок качества.


Не пропустите материал Лазерный 3D‑сканер в системном мониторинге состояния оборудования: 5 практических примеров

3. 3D‑модель стрелы строительного крана – за 20 минут

Стрела крана

Задача и решение

Когда мы имеем дело со сверхдлинными стрелами строительной техники (длиной до 15 метров), традиционные методы проверки качества оказываются трудоемкими и затратными, а также не гарантируют точность. Заказчику требовался эффективный и высокоточный контроль при минимальных затратах, чтобы обеспечить безопасность и стабильность оборудования.

RigelScan Super – идеальный выбор для такого проекта. Благодаря его способности сканировать большие объемы и захватывать мелкие детали, а также высокой мобильности вы быстро получите точные 3D‑данные в сложных условиях.

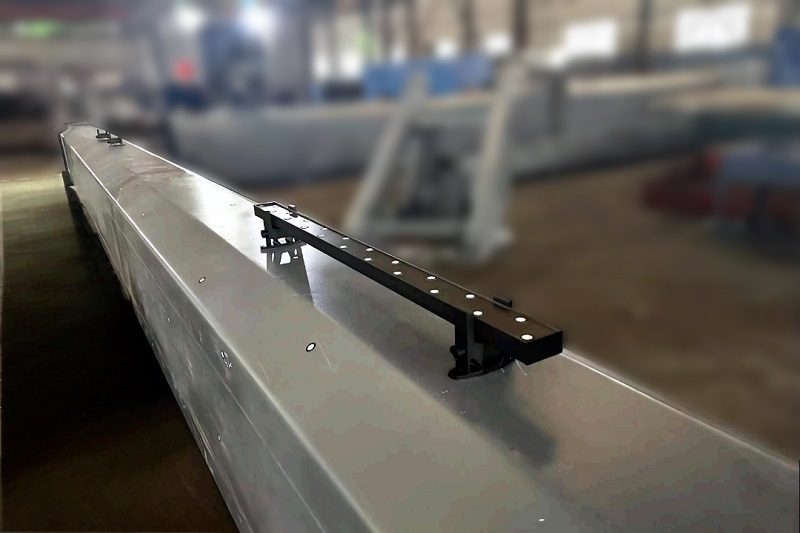

Калибровочная линейка

После наклеивания меток на стреле с интервалом 0,5 м устанавливаются калибровочные линейки. Сначала собираются данные меток, что обеспечивает более высокую точность контроля.

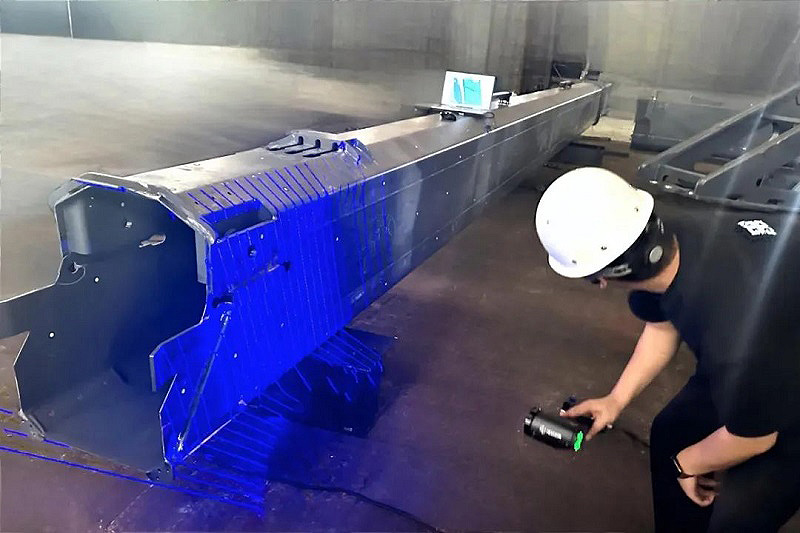

Затем 3D‑сканер в режиме большого диапазона получает данные о поверхности стрелы – процесс занимает всего 20 минут.

Оцифровка стрелы

Данные сканирования можно сразу экспортировать и, в соответствии с требованиями заказчика, подготовить подробный иллюстрированный отчет о проверке, который будет удобен для понимания и может быть помещен в цифровой архив.

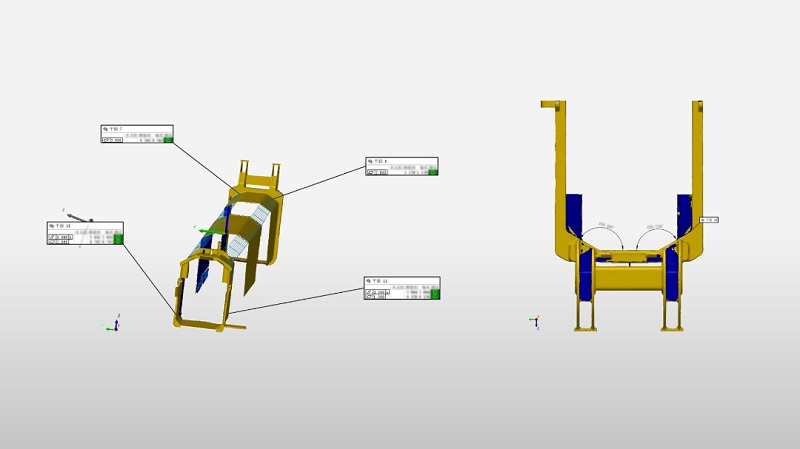

3D-модель

Преимущества для клиентов

Ручной лазерный 3D‑сканер RigelScan Super может выполнить весь процесс, от предварительной подготовки до составления отчета, всего за 45 минут. Надежность и точность получения данных больших объектов делает проверку конструкционных элементов крупной строительной техники всесторонней и эффективной. А благодаря отличному соотношению цены и качества снижается барьер входа на рынок высококачественного оборудования для 3D‑сканирования.


Хотите узнать больше о возможностях 3D‑измерений? Наши специалисты готовы вас проконсультировать. Позвоните нам +7 (495) 223‑02‑06 или оставьте онлайн‑заявку
