3D-сканер FARO в проекте iQB: верх надежности при измерении секций моста

detail_img

Проблемы контроля геометрии мостовых секций | 3D-сканирование vs традиционный подход | FARO: ваш мост в будущее | Процесс 3D-сканирования и моделирования | Результаты применения 3D-сканера и ПО | Наши услуги

АО «Мостострой-11» – одна из крупнейших диверсифицированных компаний российской строительной отрасли. Предприятие работает на рынке с 1975 года, выполняя проекты транспортного, промышленного и гражданского строительства, в том числе строит, реконструирует и ремонтирует автодорожные и железнодорожные мосты, путепроводы. За годы своей деятельности компания сдала в эксплуатацию около трех тысяч объектов транспортной инфраструктуры. Свою миссию «Мостострой-11» видит в предоставлении высокотехнологичных и надежных строительных услуг и внедрении инновационных технологий и современных процессов производства.

Тюменский мостоотряд (одна из шести территориальных фирм АО «Мостострой-11») обратился в iQB Technologies, предполагая оптимизировать процесс контроля геометрии секций моста. Рассмотрев техническое задание, мы предложили заказчику наиболее передовые решения для контроля качества, которые сегодня имеются на рынке, – наземный лазерный 3D-сканер FARO Focus S150 и программный продукт Geomagic Control X. Эксперт направления 3D Юрий Фильцев (менеджер проекта) и технические эксперты Алексей Чехович и Кирилл Романов выехали на место для общения с заказчиком и демонстрации 3D-решений в работе.

Строительство моста
Строительство мостового перехода через реку Иртыш, самого длинного в Центральной Азии (проект АО «Мостострой-11») / Фото: ms.11.ru

Проблемы контроля геометрии мостовых секций

Все мосты сейчас, за редким исключением, строятся из сборных металлических конструкций. Эти конструкции изготавливаются на заводе по секциям, которые перевозятся на место строительства и там собираются путем сварки и сболчивания. Одна секция состоит из четырех деталей, представляющих собой в собранном виде замкнутый короб. Смонтировать всю секцию реально и на заводе, но транспортировка такого габаритного груза не представляется возможной.

В процессе сварки в листе возникают внутренние напряжения, как следствие – происходят коробления и поводки. Это особенно критично для тюменского региона, ведь лето здесь короткое, и монтаж мостов приходится выполнять в основном в холодное время года.

Выгода использования 3D-сканера в сравнении с традиционными инструментами – не только в высокой точности, но и в достоверности информации. Сканер полностью исключает субъективность измерений.

Алексей Чехович, главный технический эксперт iQB Technologies

По нормативам зазор между двумя секциями должен составлять от 8 до 11 мм. После того как сварено несколько швов, самую верхнюю, последнюю секцию прикладывают и вымеряют получившиеся зазоры. Обычно приходится подрезать торец у детали, однако не всегда это удается сделать с первого раза.

Таким образом, была поставлена задача контролировать геометрические размеры каждой секции на этапе производства и там же, в цеху, определять объем поверхности, которую необходимо срезать с каждого стыковочного листа, чтобы соблюсти нужные размеры. Посмотрим теперь, как этот процесс можно оптимизировать с помощью 3D-технологий.


Эксперты iQB Technologies рекомендуют статью Съемка сложных фасадов: 3D-сканер – вне конкуренции

3D-сканирование vs традиционный подход

Как выполняется контроль геометрии на предприятии классическим способом? «Каждую деталь обмеряют рулеткой или штангенциркулем, после чего осуществляется контрольная сборка: все детали выносят на улицу и пытаются собрать, – рассказывает Кирилл Романов. – На сборку уходит примерно семь дней. Если зазоры оказываются больше или меньше требуемых, детали возвращают в цех и дорабатывают. А когда у нас есть 3D-сканер, каждую деталь обмеряют, делают выводы о ее годности и сразу дорабатывают, если это необходимо. Контрольная сборка уже не требуется. Выгода налицо, учитывая, что один день простоя обходится в примерно 500 тысяч рублей».

Лазерный 3D сканер FARO

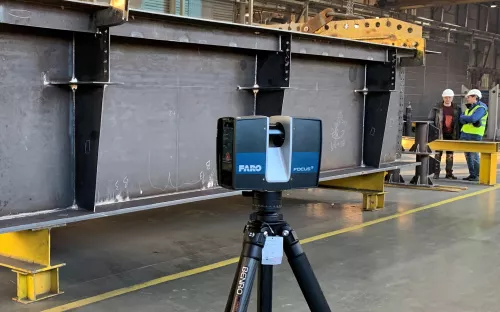

3D-сканер FARO Focus S150 и секция моста

«Выгода использования 3D-сканера в сравнении с традиционными инструментами – не только в высокой точности, но и в достоверности информации, – добавляет Алексей Чехович. – Сканер полностью исключает субъективность измерений. Скажем, необходимо измерить расстояние между двумя ребрами. Что делает человек с рулеткой? Меряет деталь в двух-трех местах. А при сканировании каждая точка участвует в расчете, и сшивка скана производится с погрешностью 1,6 мм. Кроме того, есть вещи, которые проконтролировать рулеткой невозможно, к примеру, оценить плоскостность листа, перпендикулярность одного листа относительно другого».


Эксперты iQB Technologies рекомендуют статью: Мониторинг железнодорожных тоннелей: 3D-сканер FARO справится за несколько минут

FARO: ваш мост в будущее

FARO Focus – самые популярные в мире наземные лазерные 3D-сканеры, выполняющие задачи контроля качества и реверс-инжиниринга при работе с крупными объектами, зданиями, открытыми пространствами. Их отличает большая дальность действия (до 350 м), высокая точность, портативность, возможность эксплуатации в сложнейших условиях, простота в работе и эффективная интеграция с различными САПР. Все лазерные 3D-сканеры этого производителя внесены в Госреестр средств измерений РФ.

Модель S150, которую использует АО «Мостострой-11», – это бестселлер линейки Focus. Система способна сканировать в диапазоне от 0,6 до 150 м со скоростью до 2 млн точек в секунду. Повышенная точность измерений (уровень шума от 0,07 мм на 2 м) обеспечивается за счет компенсатора вертикального отклонения по двум осям и измерению углов.

cta

ПО Geomagic Control X – своеобразный «золотой» стандарт на рынке специализированных программных продуктов для контроля качества. Control X может получить данные с любого 3D-сканера и предоставляет все необходимые инструменты для сравнения реального объекта с исходной CAD-моделью. Уникальность Control X заключается в его интуитивной понятности: с программой могут работать не только метрологи, но и любой производственный персонал, занятый в процессе контроля качества.

Процесс 3D-сканирования и моделирования

1. Производитель предоставил CAD-модель секции моста.

CAD-модель секции моста

2. В цеху с помощью FARO Focus S150 произведено сканирование секции, получено облако точек.

Облако точек

3. В ПО Geomagic Control X выполнено сравнение полученных данных с CAD-моделью и получена карта отклонений геометрии. Желтые и синие участки на карте – «хлопуны» и иные деформации листа, возникшие при сварке.

Карта отклонений
Отклонения в точках

Результат проверки размеров:

Проверка размеров

4. Проверка плоскостности и размеров в сечении. Отверстия сбоку – самые ответственные места в конструкции. Проверка двух крайних по диагонали отверстий выявила, что размеры укладываются в требуемый допуск 3 мм.

Проверка плоскостности
Проверка размеров в сечении

5. Проверка перпендикулярности:

Проверка перпендикулярности

6. На финальном этапе автоматически генерируется метрологический отчет, который можно сохранить в любом требуемом формате. На основе отчета принимается заключение о годности детали.

«Мы измеряли плоскостность, перпендикулярность, прямолинейность, – комментирует Алексей. – У листа есть тонкий торец, и когда к нему что-то приваривают, он начинает изгибаться, как сабля. Его надо проверять на прямолинейность, поскольку он стыкуется со следующей деталью. Затем выполняется контроль расстояния между ребрами и общих габаритов – система может выдавать погрешности в автоматическом режиме».

Заказчик высоко оценил полученные результаты и новые возможности для повышения эффективности производственного процесса. Теперь в арсенале АО «Мостострой-11» есть современные, высокотехнологичные инструменты контроля геометрии, которые обеспечивают бòльшую точность, а значит, повышают надежность монтажа мостовых секций.


Также читайте Как отсканировать целое здание: от подготовки до первичной обработки данных

Результаты применения 3D-сканера и ПО

  1. Повышение точности сборки и высокая достоверность данных (погрешность модели всего 1,6 мм). Модель содержит 14,5 млн точек.

  2. Более высокое качество контрольной операции: благодаря цифровой модели можно отследить гораздо больше размеров и параметров.

  3. Возможность выполнить проверку всех узлов конструкции, а не только отдельных элементов.

  4. Возможность оценить плоскостность листа или перпендикулярность одного объекта относительно другого, что невозможно при использовании традиционных методов измерений.

  5. Снижение вероятности ошибок, связанных с человеческим фактором.

  6. Экономия времени и людских ресурсов, поскольку не требуется контрольная сборка.

Временные затраты

Время проверки секции – 1 час 20 минут.

  • полевой этап – 30 минут (сделано 8 стоянок с разрешением 6 мм, каждая стоянка заняла около 2 минут, 1 стоянка с разрешением 3 мм – 7 минут);

  • камеральный этап, или сшивка всех сканов в единую модель и ее выгрузка – 40 минут

  • доработка модели в ПО – 10 минут.
