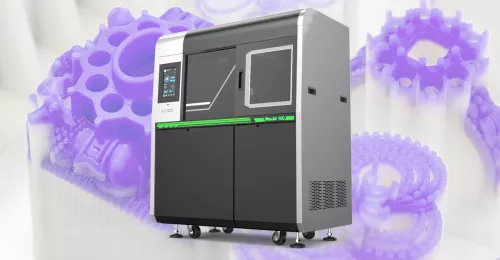

Обзор крупноформатного воскового 3D‑принтера FlashForge WaxJet 400

detail_img

3D‑печать в литье: этапы процесса | Преимущества WaxJet 400 | Основные спецификации | Расходные материалы и ПО | Как сэкономить при создании восковых моделей: 4 примера 3D‑печати | Итоги: кратко

Аддитивные технологии все глубже проникают в сферу промышленного производства. Одновременно с этим растет спрос на персонализированные решения по литью, а стремительное развитие рынка увеличивает потребность в мелкосерийном производстве.

Исходя из этих запросов, китайская компания FlashForge разработала серию 3D‑принтеров WaxJet, в которых применяется технология многоструйной печати (MJP). Машины имеют большую камеру построения, обладают высокой производительностью и способны печатать высокоточные восковые модели с гладкой поверхностью. В линейку входят установки WaxJet 400 и WaxJet 410, их единственное различие – в скорости печати.

Таким образом, принтеры идеально подходят для ювелирных и часовых мастерских, кустарных производств, стоматологии и прецизионного литья (в том числе по выплавляемым моделям в авиакосмической отрасли).

Технология 3D‑печати позволяет изготавливать несколько (или множество) изделий одновременно. Время ручной работы будет значительно сокращено, а количество ошибок при производстве уменьшится. Стандартный процесс, от получения данных до готового изделия, выглядит следующим образом:

  1. слайсинг (нарезка 3D‑модели на слои);

  2. 3D‑печать;

  3. постобработка восковой модели;

  4. литье.

Золотое кольцо
Кольцо из розового золота с полой структурой и толщиной стенки 0,55 мм. Благодаря WaxJet 400 удалось изготовить 360 колец за 7 дней, сократив время выхода изделия на рынок на 45% и снизив затраты на рабочую силу на 20%

По сравнению с традиционными способами производства в литейной промышленности решение FlashForge обладает несомненными плюсами.

Преимущества WaxJet 400

  1. Быстрое изготовление моделей: срок выхода продукта на рынок сокращается на 2/3.

  2. Снижение трудозатрат.

  3. Меньшая себестоимость каждой напечатанной модели.

  4. Высокая точность и отличное качество поверхности.

  5. Общие производственные издержки уменьшаются на 20%.

  6. Комфортный рабочий процесс и простота эксплуатации 3D‑принтера.

  7. Ответ на потребности массового производства кастомизированных изделий.

Платформа MJP-принтера
Камера построения 3D‑принтера WaxJet 410

Основные спецификации

  • Область построения: 289 х 218 х 150 мм

  • Точность: ±0,04 мм / 20 мм

  • Разрешение: 1200 х 1200 х 1600 точек на дюйм

  • Толщина слоя: 0,016 мм

  • Производительность: 360 изделий в день (WaxJet 400) / 180 изделий в день (WaxJet 410)

  • Вес без упаковки: 480 кг

  • Размеры принтера (Д х Ш х В): 1352 х 775 х 1600 мм

Платформа MJP-принтера
Весь процесс производства полых деталей в количестве 100 тыс. штук занял всего 15 дней. Толщина стенки – 0,3 мм, размер изделия – 7 х 7 х 7 мм

Расходные материалы и программное обеспечение

WaxJet 400 работает с модельным (основным) материалом FFWJ1100, представляющим собой 100% фиолетовый воск, и с материалом поддержек на основе воска FFMS3100. Растворимые поддержки легко удаляются после печати путем промывки водой с растворителем. Расходные материалы поставляются в контейнерах 1,17  кг / 1,3 кг или 3 кг / 3,6 кг.

В комплекте с 3D‑принтером идет специализированное программное обеспечение WaxJetPrint, позволяющее выполнять подготовку и редактирование файлов, печать и управление.


Эксперты iQB Technologies рекомендуют статью Аддитивные технологии в литье по выплавляемым моделям: 3 практических примера

Как сэкономить при создании восковых моделей: 4 примера 3D‑печати

Золотой браслет

Браслет

Время печати: 1 час 10 минут

Вес восковой модели: 1,25 г

Применение: вместо растворимого в воде воска, для массового прямого производства

Выгоды по сравнению с традиционным процессом: на 50% ускорился выход продукта на рынок, на 30% сократились трудозатраты

Импеллер

Импеллер

Время печати: 4 часа 38 минут

Вес модели: 7,18 г

Применение: для литья турбины из сплава In713c

Выгоды по сравнению с традиционным процессом: на 80% ускорился выход продукта на рынок, на 45% сократились трудозатраты

Базис зубного протеза

Базис зубного протеза

Время печати: 4 часа

Вес модели: 30 г

Применение: вместо изготовления из искусственного воска; для создания полносъемных протезов используется литье полимеров под давлением

Выгоды по сравнению с традиционным процессом: на 50% ускорился выход продукта на рынок, на 45% сократились трудозатраты

Статуэтка Будды

Фигурка Будды

Время печати: 16 часов 30 минут

Вес модели: 100 г

Применение: для литья статуэтки из меди

Выгоды по сравнению с традиционным процессом: на 50% ускорился выход продукта на рынок, на 45% сократились трудозатраты

Итоги: кратко

3D-принтеры FlashForge WaxJet 400/410 теперь доступны и на российском рынке. Как видно из приведенных примеров, это решение для 3D-печати дает возможность создавать крупные высокоточные восковые модели ювелирных, стоматологических, промышленных и художественных изделий в короткие сроки. Имея такой 3D-принтер, ваше предприятие сможет снизить производственные затраты на 20‑30% по сравнению с традиционным циклом литья.

Если у вас возникли вопросы по технологии и предлагаемому оборудованию, мы предоставим подробную бесплатную консультацию. Оставьте онлайн‑заявку прямо сейчас!


Материалы предоставлены компанией FlashForge
