Компания Fokker Elmo специализируется на решениях, обеспечивающих упорядоченность электропроводки воздушного судна до и во время прокладки. Благодаря эффективным приспособлениям, напечатанным на 3D-принтере, сборка сотен метров кабелей становится слаженным и хорошо организованным процессом.
Голландская компания Fokker Technologies, в настоящее время принадлежащая GKN Aerospace, специализируется на проектировании и производстве высокотехнологичных авиационных систем. Подразделение компании, Fokker Elmo, занимается, в частности, системами межсоединений электропроводки (EWIS), т.е. решениями, обеспечивающими упорядоченность многокилометровой проводки воздушного судна до и во время прокладки.

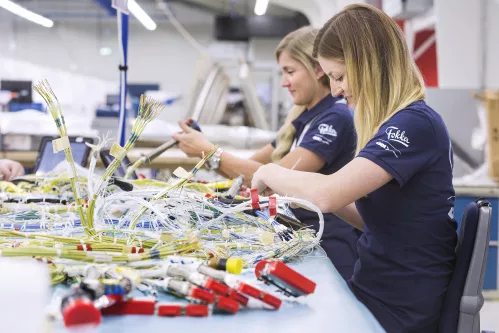

Представьте, что вам нужно собрать в соответствии с тщательно продуманной схемой сотни жестких, неудобных проводов, тянущихся от кабины пилотов до хвоста самолета. Без нужных инструментов это стало бы неразрешимой задачей.
Поможет ли 3D-печать оптимизировать производство в вашей организации? Закажите консультацию экспертов iQB Technologies. Также мы предлагаем обучение 3D-технологиям, бесплатную тестовую 3D-печать/3D-сканирование, выезд специалистов на предприятие, диагностику или заказ 3D-оборудования:
Диски для скручивания кабеля – главный секрет сборки проводки
Fokker Elmo проектирует кабельные жгуты, используемые в самолетах для сборки проводки в единый узел. Хотя после прокладки в самолете от кабельных жгутов может требоваться определенная гибкость, сгибать провода при хранении, транспортировке и прокладке на деле гораздо сложнее, чем кажется. Кабели жесткие и сопротивляются скручиванию. Как быть? Использовать диск для скручивания, позволяющий получить компактный пучок проводов, который можно скрутить или согнуть. Кабели вставляют в диск через защелки, которые надежно удерживают их в вырезах диска во время скручивания.
Когда компания Fokker Elmo обратилась к Materialise, она применяла систему для литья из полиуретана с последующей установкой резиновых фиксаторов.
«Не самое лучшее приспособление, – поясняет Хан Сейкербейк, инженер проекта в Fokker Elmo. – Сборка была очень трудоемкой, а готовое приспособление – тяжелым и хрупким. Кроме того, это было дорого».
В поисках более легкого и более дешевого варианта Fokker Elmo предложила Materialise изучить возможность печати дисков для скручивания на 3D-принтере.
Эксперты iQB Technologies рекомендуют статью 3D-технологии на взлете: тренды и задачи российского авиапрома
Совершенствование благодаря свободе проектирования
Изучив конструкцию, применяемую Fokker Elmo, менеджер по работе с клиентами Матье Корнелис понял, что опыт Materialise позволяет усовершенствовать приспособление, если в полной мере воспользоваться преимуществами 3D-печати. В оригинальной конструкции, чтобы достать кабель, резиновый фиксатор нужно было сместить вниз. В ограниченном пространстве сделать это не так просто.
«Используя 3D-печать и ее обширные возможности, я смог создать фиксатор, шарнирно перемещающийся в обоих направлениях, – рассказывает Матье. – Более того, шарнир можно было конструктивно объединить с диском, чтобы изготавливать приспособление целиком». Это устранило необходимость сборки, которая была недостатком оригинальной конструкции.
Затем инженеры компании Materialise провели тщательные испытания, чтобы убедиться, что шарниры надежно фиксируются в обоих направлениях – то есть что провода будут надежно закреплены в вырезах диска и что провод можно вынуть, потянув за него.
Малый вес, высокая функциональность: последние штрихи
Когда конструкция была готова, инженеры занялись тем, что вызвало у Fokker Elmo особый интерес к 3D-печати, – оптимизацией веса. Чем тяжелее диск, тем труднее его вращать. После оптимизации веса диска с помощью программного обеспечения Materialise 3-matic новый и улучшенный диск был готов к запуску в производство. Новый диск стал намного удобней и эффективней – он не требует сборки и может быть окрашен компанией Materialise в соответствии с цветовыми кодами, принятыми на соответствующем воздушном судне. И все это – со значительной экономией средств.
Перевод с английского. Оригинал этого материала на сайте Materialise. iQB Technologies – официальный дистрибьютор Materialise на территории России.
Статья опубликована 26.12.2017 , обновлена 25.03.2022
