iQB Technologies стала эксклюзивным дистрибьютором компании ProtoFab, крупного игрока китайского рынка 3D-печати. ProtoFab производит мощные и экономичные промышленные SLA-принтеры и уникальные материалы для решения самых сложных производственных задач, а также оказывает широкий спектр услуг 3D-печати. Серию публикаций, посвященных решениям ProtoFab, мы открываем историей интересного проекта по созданию модели концепт-кара с помощью фотополимерного 3D-принтера.
- Наименование проекта: модель концепт-кара SKANDA, дизайнер — Лю Яхсин.
- Размер моделей: около 1,2 м в длину.
- Материал: фотополимер ProtoFab Formula L1.
- Технология изготовления: стереолитографическая 3D-печать.
- Оборудование: ProtoFab SLA600.
- Точность: 0,01 мм.
- Срок исполнения заказа: 10 дней.
- Требования: точное соблюдение размеров; плавные, четко очерченные линии; впечатляющий внешний вид в целом.
![Напечатанный на 3D-принтере прототип концепт-кара](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/concept-car-prototype.jpg)
Прототип – за 10 дней!
Команда дизайнеров факультета промышленного проектирования Университета Хуафань — это преданная своему делу группа молодых специалистов с многосторонним опытом. В проекте, о котором мы хотим рассказать, команде во главе с ее научным руководителем, директором группы транспортного дизайна Шоном Ли, потребовалась помощь компании ProtoFab в изготовлении высококачественных моделей спорткаров для демонстрации на выставках.
Ниже представлено изображение автомобиля с колесной формулой 4x4, предназначенного для бизнес-клиентов. Дизайнер решил использовать элементы традиционной китайской архитектуры, и характерные для этого стиля перекрещивающиеся линии обеспечили автомобилю чрезвычайно эффектный вид. Вот один из эскизов, которые заказчик предоставил компании ProtoFab:
![Дизайнерский эскиз прототипа спорткара](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/customers-drawings-for-prototyping.png)
Проблемы
- Модель была довольно большой — 1,2 метра в длину, что требовало ее сборки из нескольких частей.
- От специалистов по постобработке требовалась особая тщательность при выполнении сложных и трудоемких операций полировки и окраски.
- Крайне непростым был и этап сборки из-за необходимости склеить несколько деталей вручную. Эта задача стала серьезным испытанием для сборочной бригады.
Решения
1. Учитывая, что 3D-принтер SLA600 может печатать объекты размером до 600 x 600 x 400 мм, модель нужно было разделить на восемь частей. Используя программное обеспечение, мы оценили возможность изготовления каждой отдельной секции модели и оптимизировали их конструкцию для 3D-печати. Эти восемь частей показаны на иллюстрации ниже, где каждая выделена своим цветом. Закончив моделирование каждого из восьми отдельных элементов с помощью программного обеспечения, мы смоделировали окончательную конструкцию, чтобы убедиться, что операция сборки будет проходить именно так, как нужно.
![Полноразмерная развертка прототипа](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/prototype-total-size-breakdown.png)
2. Выполнив печать, мы аккуратно извлекли модель из 3D-принтера, промыли ее спиртом и удалили поддержки. После кропотливой постобработки не осталось никаких следов поддерживающих структур, и поверхность модели стала абсолютно гладкой. Изначально напечатанный объект может быть немного шероховатым, с некоторыми заметными дефектами поверхности.
![Полировка деталей, только что сошедших с 3D-принтера](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/detailed-sanding-and-polishing.jpg)
Мы отшлифовали модель, начав с крупнозернистой наждачной бумаги, а затем постепенно перейдя к самой мелкозернистой. Компания ProtoFab славится своим вниманием к деталям, лишним подтверждением чего стал этап полировки. Полировка проводилась посменно и заняла больше времени, чем обычно из-за большого размера и сложности модели, а также в силу строгих требований. Высокие требования предъявлялись на этом этапе и к квалификации всей команды. Как и было задумано, мы окрасили каждую из восьми частей своим цветом и постарались сделать финишное покрытие как можно более блестящим. Чтобы покрытие не потеряло со временем свой блеск, использовалась краска очень высокого качества.
![Дополнительная полировка](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/spray-print-for-prototyping.jpg)
3. Наиболее сложной частью проекта был этап сборки. Все восемь напечатанных частей модели нужно было склеить между собой, в соответствии с высокими требованиями заказчика к качеству отделки. Для соединения частей мы использовали склеивание, взаимное переплетение и другие методы. Мы также заполнили модель изнутри вспененным материалом, в результате чего она немного увеличилась в объеме. Это позволило подчеркнуть конструктивные особенности и придало более реалистичный вид модели в целом.
![Окончательная сборка](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/assembly-of-the-concept-car-prototype.jpg)
Готовая модель

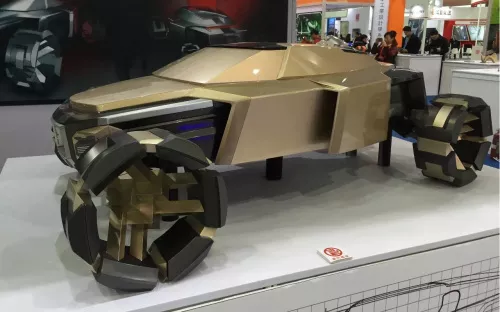

Ниже показана напечатанная на 3D-принтере модель концепт-кара, а также еще несколько моделей, изготовленных ProtoFab для команды дизайнеров Университета Хуафань.
![Прототип концепт-кара от ProtoFab](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/3d-printed-concept-car-model.jpg)
![3D печать прототипа концепт-кара](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/concept-car-exterior-prototype.jpg)
![Модель Metamorphosis, созданная ProtoFab](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/race-car-model-done-by-3d-printing.jpg)
![Прототип автомобиля, созданный на 3D принтере](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/design-assistance-and-3d-printing-by-protofab.jpg)
![Модель Pursue](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/concept-car-customization-by-protofab.jpg)
![Прототип, напечатанный на 3D-принтере ProtoFab SLA600](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/racing-car-design-prototypes-supplied-by-protofab.jpg)
![Прототип концепт-кара Samurai](https://iqb.ru/hubfs/POSTS/2019.04.19%20Protofab-concept-car-case/prototyping-for-design-concepts.jpg)
Все модели, которые мы изготовили для студентов из Университета Хуафань, были хорошо приняты как самими дизайнерами, так и посетителями выставок. Создание модели концепт-кара в рамках настоящего проекта было выполнено за 10 дней и стало настоящим испытанием для всех задействованных специалистов, особенно на завершающей стадии. Было очень приятно видеть, что результаты нашей напряженной работы выставлены на всеобщее обозрение и получают столь положительный отклик.
Материал предоставлен компанией ProtoFab
