Контекст | Вызовы и трудности | Решение | Итоги: кратко | О компаниях HBD и VoxelDance
Сфера применения: производство пресс-форм
Ключевые возможности программного обеспечения: умные поддержки (булевы операции, обертывание)
Контекст
Технология 3D-печати металлами глубоко интегрирована в технологическую цепочку ведущих мировых предприятий, в частности, в сфере литейного производства. Важнейший этап, непосредственно предшествующий аддитивному производству, – стабильная и эффективная подготовка данных.
Как производителям 3D-принтеров, так и предприятиям, выпускающим свою продукцию с использованием 3D-печати, требуются надежные программные решения для эффективного управления большими объемами данных и ускорения процесса их подготовки, что позволяет оптимизировать трудовые ресурсы.
Инженеры компании HBD использовали программный продукт VoxelDance Additive (VDA) для оптимизации и улучшения процесса аддитивного производства пресс-форм для обуви. Благодаря возможностям этого ПО компании HBD удается осуществлять всеобъемлющий контроль технологического процесса, автоматизировать выполнение повторяющихся задач и повысить процент успешно напечатанных деталей. HBD, передовой разработчик и производитель оборудования по технологии SLM/LPBF, принимает все более активное участие во внедрении 3D-печати металлами в обувное производство.
По мере того как производители по всему миру адаптируются к технологическим изменениям, HBD предлагает клиентам более качественную продукцию с более короткими сроками изготовления, меньшими затратами и широкими возможностями кастомизации. Потенциал SLM-печати позволяет оптимизировать продукцию и сократить сроки ее разработки в различных отраслях – авиакосмической промышленности, автомобилестроении, машиностроении, медицине, производстве потребительской электроники и др.
Рекомендуем историю внедрения – 3D-печать пресс-форм для обуви: в два раза быстрее станка с ЧПУ
Вызовы и трудности
1. Огромные объемы данных часто приводят к сбоям в работе программного обеспечения.
Подготовка заданий на печать таких сложных изделий, как обувные пресс-формы, может таить в себе немало трудностей. Большие размеры деталей, а также сложные внутренние каналы и текстуры способствуют накоплению больших объемов информации.
2. После импорта данных возникают сбои и ошибки при формировании сетки.
Построение сетки может не сработать из-за взаимно пересекающихся поверхностей или тел внутри компонента. Ошибки часто остаются незамеченными после преобразования 3D-файла из CAD в STL-формат, поэтому их легко пропустить.
3. При создании модели требуется генерация сложных поддержек.
Недостаточные поддержки или их неправильное расположение – потенциальная причина сбоев в процессе построения, а избыточные поддерживающие структуры приводят увеличению расхода материала.
4. Хрупкие конструкции могут повлиять на общее качество печати.
Такие недостатки конструкции, как тонкие стенки, нависающие элементы или нерациональное заполнение могут снизить прочность напечатанного объекта. Эта проблема особенно актуальна при производстве пресс-форм для обуви, где хрупкие конструкции встречаются довольно часто. Эффективное решение дилеммы имеет решающее значение на этапе подготовки к 3D-печати.
Протестируйте программный продукт VoxelDance Additive бесплатно! Оставьте онлайн-заявку прямо сейчас:
Решение
1. VoxelDance Additive – несложное программное обеспечение, которое полностью использует аппаратные ресурсы, обеспечивая исключительно высокую скорость работы пользователя.
2. Программа VDA предлагает разнообразные инструменты исправления ошибок (включая ручные и автоматизированные), позволяющие пользователям эффективно устранять различные типы ошибок и добиваться оптимального качества сетки. В данном случае инструменты лечения и редактирования STL-файлов помогают создать модель герметичной пресс-формы, пригодную для печати.
3. VoxelDance Additive предлагает различные типы поддержек для удовлетворения требований 3D-печати металлом, включая теплоотвод и крепление к платформе. Функция скрипта поддержки позволяет пользователям проектировать сложные поддерживающие структуры и добавлять их одновременно. Принимая во внимание постобработку, поддержки также должны отвечать таким требованиям, как стабильность процесса, качество детали и возможность удаления.
4. С целью повысить эффективность VoxelDance Additive упрощает разделение текстур с помощью булевых операций и обертывание, что позволяет сэкономить более 20% времени в процессе создания прототипов. Программное обеспечение также может назначать переменную толщину слоя для участков с текстурированной поверхностью и корпусов пресс-форм для достижения баланса точности и эффективности.

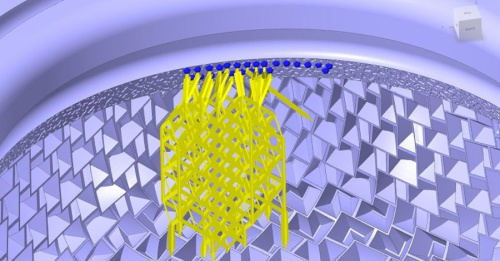

5. Уникальная функция ручного редактирования умной поддержки дает возможность добавлять или удалять «якоря» умной поддержки и настраивать структуру, способствуя беспрепятственному созданию поддерживающей конструкции такого типа.
6. VDA включает в себя модули генерации внутренних и ячеистых структур, которые позволяют уменьшить вес и тем самым снизить стоимость производства пресс-формы.
Итоги: кратко
Компания HBD смогла повысить эффективность подготовки данных к 3D-печати благодаря использованию программного продукта VoxelDance Additive. Инженеры используют VDA для создания сложных скриптов поддержек, которые можно легко использовать внутри всей компании, что способствует сотрудничеству и упрощает процесс подготовки.
Функции создания поддержек в VoxelDance Additive помогают гарантировать успешные результаты и поддерживать высокое качество печати – таким образом, улучшаются общие производственные показатели. Кроме того, софт обеспечивает снижение веса пресс-форм, что приводит к экономии средств и повышению эффективности аддитивного производства, тем самым укрепляя конкурентоспособность компании на рынке.
О компаниях HBD и VoxelDance
HBD – один из ведущих в Китае разработчиков и производителей оборудования и материалов на базе технологии селективного лазерного плавления (SLM/LPBF), имеет более 200 запатентованных технологий и более 30 патентов на изобретения для аэрокосмической промышленности, стоматологии, ортопедии, производства пресс-форм и штампов, автомобилестроения, нефтегазового сектора, образования и научных исследований.
VoxelDance – инновационная компания, которая занимается независимыми исследованиями и разработкой программных продуктов CAD/CAM/CAE для аддитивного производства. Создавая комплекс программных средств, охватывающий весь процесс от проектирования до производства, VoxelDance предоставляет интеллектуальное промышленное ПО и алгоритмические решения для 3D-печати в таких отраслях, как здравоохранение, образование, аэрокосмическая промышленность, автомобилестроение и производство потребительских товаров. Эти решения в конечном итоге вносят неоценимый вклад в цифровую трансформацию промышленности.
Хотите узнать подробнее о возможностях VoxelDance Additve? Скачайте бесплатную брошюру
Статья опубликована 26.09.2024 , обновлена 30.09.2024
